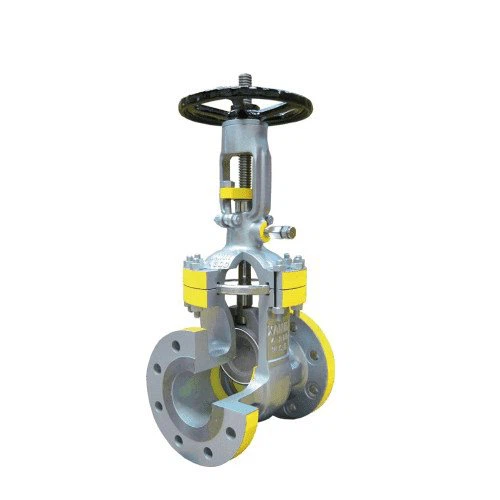

Vanne à grille parallèle

Description du produit：

Corde tressée en microfibre

Prix: Le prix change en raison des spécifications, du coût du matériau et du taux de change. S’il vous plaît donnez-moi vos coordonnées, je mettrai à jour le prix le plus récent pour vous

Les vannes à vanne parallèle sont des vannes coulissantes avec un élément de fermeture en forme de grille à face parallèle. Cet élément de fermeture peut être constitué d’un seul disque ou de disques jumeaux

La force qui presse le disque contre le siège est contrôlée par la pression du fluide agissant sur un disque flottant ou un siège flottant. Dans le cas de vannes à vanne parallèle à double disque, cette force peut être complétée par une force mécanique provenant d’un mécanisme d’étalement entre les disques.

L’un des avantages des vannes à vanne parallèle est leur faible résistance à l’écoulement, qui, dans le cas des vannes à alésage complet, se rapproche de celle d’une courte longueur de tuyau droit. Parce que le disque glisse sur la face du siège, les vannes à grille parallèle sont également capables de gérer les fluides, qui transportent des solides en suspension. Ce mode de fonctionnement des vannes impose également certaines limitations à l’utilisation des vannes à vannes parallèles :

• Si la pression du fluide est faible, la force d’assise peut être insuffisante pour produire une étanchéité satisfaisante entre les sièges métal-métal.

Le fonctionnement fréquent des soupapes peut entraîner une usure excessive des faces des sièges, en fonction de l’ampleur de la pression du fluide, de la largeur des faces des sièges, de la lubricité du fluide à sceller et de la résistance à l’usure du matériau du siège. Pour cette raison, les vannes à vanne parallèle ne sont normalement utilisées que pour un fonctionnement peu fréquent des vannes.

Les disques mal guidés et les composants de disques lâches auront tendance à vibrer violemment lors du cisaillement d’un écoulement à haute densité et à grande vitesse.

Le contrôle de l’écoulement à partir d’un disque circulaire traversant un flux circulaire ne devient satisfaisant qu’entre les positions fermées à 50% et complètement fermées. Pour cette raison, les vannes à grille parallèle sont normalement utilisées uniquement pour le service marche-arrêt, bien que certains types de vannes à vanne parallèle aient également été adaptés pour le contrôle du débit, par exemple, en portant le siège en V.

Ces dernières sont des vannes à alésage complet, qui diffèrent des premières en ce que le disque scelle la cavité du corps de la vanne contre la pénétration de solides dans les positions de vanne ouverte et fermée. De telles vannes peuvent donc être utilisées dans des canalisations qui doivent être raclées.

Vannes à grille parallèle conventionnelles

L’une des plus connues est la vanne montrée, communément appelée vanne à vanne coulissante parallèle. L’élément de fermeture se compose de deux disques avec des ressorts entre les deux. Les fonctions de ces ressorts sont de maintenir les sièges en amont et en aval en contact coulissant et d’améliorer la charge des sièges à basse pression de fluide. Les disques sont transportés dans un œil de ceinture de manière à empêcher leur propagation effrénée lorsqu’ils se déplacent dans la position de valve complètement ouverte.

Le passage d’écoulement de cette vanne à glissière parallèle particulière est en forme de venturi. L’espace entre les sièges de la vanne entièrement ouverte est comblé par un œillet pour assurer un flux en douceur à travers la vanne. Les avantages offerts par cette construction comprennent non seulement l’économie de construction, mais aussi un effort d’exploitation réduit et des coûts d’entretien réduits. Le seul inconvénient est une légère augmentation de la perte de pression à travers la vanne.

La contrainte d’assise atteint sa valeur maximale lorsque la vanne est presque fermée, position à laquelle la perte de charge à travers la vanne est proche du maximum; mais le coin salon en contact mutuel n’est qu’une partie de l’espace salon total. Lorsque le disque se déplace entre le trois quarts fermé et la position de soupape presque fermée, le fluide qui s’écoule a tendance à incliner le disque dans l’alésage du siège, de sorte qu’une usure importante peut se produire dans l’alésage du siège et sur le bord extérieur du disque. Pour maintenir le stress des sièges et l’usure correspondante des sièges dans des limites acceptables, la largeur des sièges doit être suffisamment large. Bien que cette exigence soit paradoxale dans la mesure où la largeur des sièges doit être suffisamment petite pour obtenir une contrainte d’assise élevée, mais suffisamment large pour maintenir l’usure des sièges dans des limites acceptables, l’étanchéité du fluide obtenue par ces vannes satisfait au critère de fuite de la classe de vapeur, à condition que la pression du fluide ne soit pas trop faible.

Les vannes à grille coulissante parallèle présentent d’autres excellents avantages: les sièges sont pratiquement auto-alignés et l’étanchéité du siège n’est pas altérée par les mouvements thermiques du corps de la vanne. De plus, lorsque la vanne a été fermée par temps froid, l’extension thermique de la tige ne peut pas surcharger les sièges. De plus, lorsque la vanne est fermée, une grande précision dans le positionnement des disques n’est pas nécessaire, de sorte qu’un entraînement électrique pour la vanne peut être limité. Parce qu’un entraînement électrique de ce type est à la fois économique et fiable, les vannes à vanne coulissante parallèle sont souvent préférées comme vannes de blocage dans les grandes centrales électriques pour cette seule raison. Bien sûr, les vannes à vanne coulissante parallèle peuvent également être utilisées pour de nombreux autres services tels que l’eau, en particulier l’eau d’alimentation de la chaudière et l’huile.

Une variante de la vanne à vanne coulissante parallèle utilisée principalement aux États-Unis est équipée d’un élément de fermeture tel que celui illustré. L’élément de fermeture se compose de deux disques avec un mécanisme de calage entre les deux, qui, au contact du fond du corps de la vanne, écarte les disques. Lorsque la vanne est rouverte, le mécanisme de calage libère les disques. Étant donné que l’angle du coin doit être suffisamment large pour que le coin soit auto-libérateur, la charge de siège supplémentaire résultant de l’action de calage est limitée.

Pour éviter que les disques ne se propagent prématurément, la vanne doit être montée avec la tige verticale. Si la vanne doit être montée avec la tige verticalement vers le bas, la cale doit être soutenue de manière appropriée par un ressort.

La caractéristique de performance attribuée aux vannes à vanne coulissante parallèle s’applique également en grande partie à cette vanne. Cependant, les solides transportés par le fluide qui s’écoule et les substances collantes peuvent interférer avec le fonctionnement du mécanisme de calage. En outre, l’extension thermique de la tige peut surcharger les sièges. La vanne est principalement utilisée dans les services de gaz, d’eau et d’huile.

Les vannes à vanne parallèle conventionnelles peuvent également être équipées de sièges souples, comme dans la vanne montrée. L’élément de fermeture se compose ici d’un disque qui porte deux anneaux de siège flottants à ressort. Ces anneaux sont munis d’un joint torique collé sur la face et d’un deuxième joint torique à la périphérie. Lorsque le disque se déplace en position fermée, le joint torique sur la face de la bague d’assise flottante entre en contact avec le siège du corps et produit le joint de fluide initial. La pression du fluide agissant à l’arrière de l’anneau d’assise force ensuite les sièges à entrer en contact encore plus étroit.

Étant donné que la zone déséquilibrée à l’arrière des anneaux flottants est plus petite que la surface de l’alésage du siège, la charge assise pour une pression de fluide et une taille de soupape données est plus petite que dans les vannes décrites précédemment. Cependant, la vanne atteint un degré élevé d’étanchéité du fluide au moyen du joint torique, même à de faibles pressions de fluide. Ce principe d’étanchéité permet également un double blocage et un saignement.
