Description du produit：

Fil retors en coton microfibre

Prix : Le prix change en raison du coût des matériaux et du taux de change. Veuillez me donner vos coordonnées, je mettrai à jour le prix le plus récent pour vous

La description

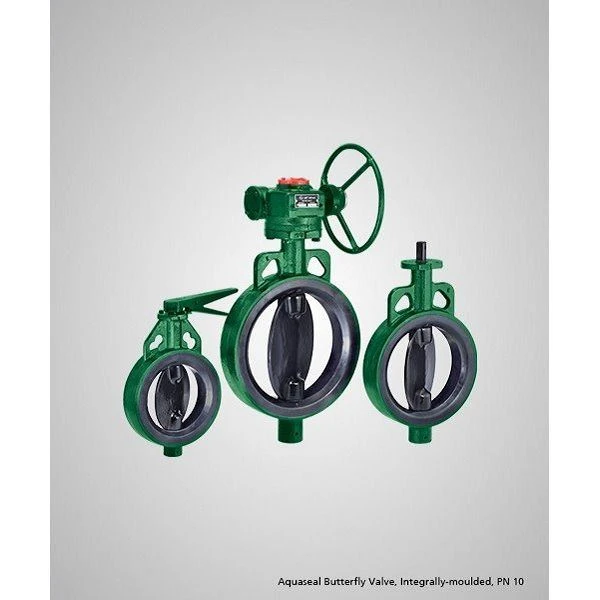

Les vannes papillon Wafer avec corps en fonte ductile à revêtement époxy sont conçues pour contrôler divers fluides dans des applications commerciales et industrielles. La vanne se monte entre deux brides standard ANSI 125/150, DIN PN10/16 et autres brides internationales. Siège à joint de bride, élimine le besoin de joints de bride. Le disque est usiné avec précision 1.4408 (CF8M). La conception en deux parties de la tige et du disque améliore la capacité d'écoulement et réduit les turbulences.

Caractéristiques

· Montage supérieur ISO5211 pour actionneurs manuels, pneumatiques ou électriques

· Le siège dur/souple unique réduit le couple et prolonge la durée de vie du joint

· Corps en fonte ductile avec revêtement époxy

· Le disque 316SS avec une conception de tige en 2 pièces améliore la capacité de débit

· Options de joint EPDM , NBR (Buna-N) , FPM , PTFE ou VMQ

· Roulements de tige renforcés de graphite PTFE

· Pression nominale de 230 PSI (16 bars)

· Trous de montage à brides multi-standard

· Levier de verrouillage à 10 positions en option

Applications

Les vannes papillon à corps wafer sont utilisées pour contrôler le débit d'eau, d'huiles, d'air, de vide et d'autres fluides compatibles avec les matériaux de construction. Les vannes peuvent être actionnées avec des actionneurs manuels, pneumatiques ou électriques.

Quatre options de joint sont disponibles :

EPDM, NBR (Buna-N), FPM, PTFE, VMQ

Opération

Les vannes papillon à montage direct peuvent être facilement équipées d'un opérateur manuel, d'un actionneur pneumatique ou d'un actionneur électrique en option à l'aide d'un montage supérieur standard ISO5211. La rotation de la tige carrée d'un quart de tour déplace le disque en acier inoxydable et ouvre ou ferme la vanne. Le siège souple unique réduit le couple requis pour fermer la vanne et prolonge la durée de vie du joint.

Écart de température

EPDM: -20 à 120ºC ,NBR(Buna-N): -15 à 85ºC ,FKM: -15 à 180ºC ,VMQ:-30 à 200ºC ,PTFE:-20 à 200ºC

Options

Levier à main avec verrouillage à 10 positions

Boîte de vitesses

Actionneurs pneumatiques

Actionneurs électriques

Construction

Soupape Corps	Fonte ductile à revêtement époxy GGG40
Disque	Acier inoxydable 1.4408 (CF8M), bronze d'aluminium (C954)
Siège de disque Options	EPDM, NBR (Buna-N) , FKM , VMQ , PTFE
Tige Scellés	Joint torique (même matériau que le siège)
Tige	420SS
Roulements	PTFE Graphite Renforcé
Attaches	Acier inoxydable
