Quelle est la différence entre une vanne à clapet et une vanne papillon ?
Préambule:
Les vannes jouent un rôle crucial dans le contrôle du débit de diverses substances telles que les fluides, les gaz et les boues. Ils sont largement utilisés dans des secteurs tels que la fabrication, le traitement de l’eau, le pétrole et le gaz, et bien d’autres encore. Parmi les différents types de vannes, les vannes à clapet et les vannes papillon sont deux modèles couramment utilisés. Bien qu’elles remplissent le même objectif de régulation du débit de fluide, il existe des différences notables entre ces deux types de vannes. Dans cet article, nous explorerons les distinctions entre un clapet à clapet et une vanne papillon, en examinant leur construction, leurs principes de fonctionnement, leurs applications et leurs avantages.
Construction:
Un clapet à clapet est un dispositif simple constitué d'un clapet articulé qui s'ouvre et se ferme pour contrôler le débit d'un fluide. Ce volet, généralement constitué de matériaux souples comme le caoutchouc ou le PVC, est fixé sur un cadre ou un tuyau. Lorsque le fluide s'écoule dans une direction, la pression ouvre le clapet, permettant au fluide de passer. Cependant, lorsque le sens d'écoulement s'inverse, la pression du fluide contre le clapet le ferme hermétiquement, empêchant ainsi le reflux.

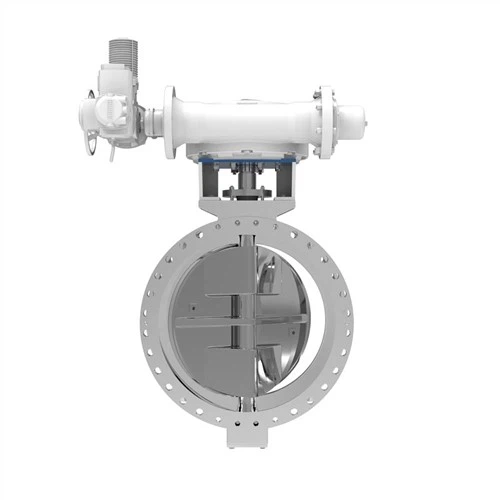

En revanche, une vanne papillon tire son nom de la forme de son disque, qui ressemble aux ailes d'un papillon. Le disque est composé de métal ou d’autres matériaux comme le PVC et tourne à l’intérieur du corps de la vanne. Lorsque le disque est parallèle au sens d’écoulement, il laisse passer le fluide, et lorsqu’il est perpendiculaire, il obstrue l’écoulement. Les vannes papillon ont généralement un arbre relié au disque, qui est actionné manuellement ou à l'aide d'un actionneur.
Principe de fonctionnement:
Le principe de fonctionnement d'un clapet à clapet repose sur la différence de pression entre les côtés amont et aval. Lorsque la pression du fluide côté amont dépasse celle du côté aval, le clapet s'ouvre, permettant au fluide de s'écouler. Cependant, si le sens d'écoulement s'inverse ou si la pression du côté aval est plus élevée, le clapet se ferme, empêchant le fluide de refluer. La simplicité de cette conception rend les clapets adaptés aux applications basse pression.
A l’inverse, une vanne papillon fonctionne sur le principe d’obstruer ou de permettre l’écoulement par la rotation du disque. Lorsque le disque est dans une position parallèle au sens d'écoulement, la vanne est complètement ouverte, permettant un débit sans restriction. Lorsque le disque tourne vers une position perpendiculaire, il crée une barrière, limitant ou arrêtant complètement le flux. Le mouvement de rotation du disque permet un contrôle précis du débit, ce qui rend les vannes papillon adaptées à une large gamme d'applications.
Applications:
Les vannes à clapet sont couramment utilisées dans les applications où la prévention du reflux est cruciale. On les trouve souvent dans les systèmes de drainage, les conduites d’égout et les stations de pompage. Leur conception simple et leurs faibles exigences de maintenance en font des choix rentables pour ces applications. Les clapets sont également utilisés dans certains procédés industriels impliquant le transport de fluides ou de boues.
Les vannes papillon, quant à elles, trouvent des applications dans diverses industries en raison de leur polyvalence. Ils sont fréquemment utilisés dans les systèmes CVC, les usines de traitement de l’eau et des eaux usées, les installations de production d’électricité, les usines de traitement chimique et bien d’autres encore. Les vannes papillon sont particulièrement utiles dans les grandes canalisations où le débit doit être régulé avec une perte de pression minimale. Ils sont également préférés lorsqu'un fonctionnement rapide et une fermeture étanche sont souhaités.
Avantages :
Les clapets à clapet offrent plusieurs avantages en raison de leur conception simple. Ils sont peu coûteux par rapport aux autres types de vannes, ce qui en fait des solutions rentables pour les applications nécessitant une prévention du reflux. La flexibilité du clapet lui permet de s'adapter aux irrégularités de l'écoulement, réduisant ainsi les risques de fuite. Les vannes à clapet sont également faciles à installer et à entretenir, nécessitant un minimum d'effort pour l'inspection et le nettoyage.
En comparaison, les vannes papillon présentent leurs propres avantages. Leur conception compacte les rend légers et plus faciles à installer. Les vannes papillon offrent une capacité de débit élevée avec une faible chute de pression, garantissant un fonctionnement efficace. Ils offrent d'excellentes capacités d'arrêt, empêchant toute fuite lorsqu'ils sont complètement fermés. De plus, le disque d'une vanne papillon peut être positionné à n'importe quel angle, permettant un contrôle et un étranglement précis du débit.
Conclusion:
En résumé, bien que les clapets et les vannes papillon servent à réguler le débit de fluide, il existe des différences distinctes entre eux. Les vannes à clapet fonctionnent sur le principe d'un clapet articulé qui s'ouvre et se ferme, tandis que les vannes papillon fonctionnent en faisant tourner un disque à l'intérieur du corps de la vanne. Les vannes à clapet sont couramment utilisées dans les applications de prévention du refoulement, tandis que les vannes papillon sont largement utilisées pour leur polyvalence et leur contrôle précis du débit. Chaque type de vanne présente ses propres avantages, allant de la rentabilité et de la simplicité à une capacité de débit élevée et des capacités d'arrêt efficaces. Comprendre ces différences peut aider les ingénieurs et les professionnels à choisir la vanne la plus adaptée à leurs applications spécifiques.
