Un clapet anti-retour à bille est un composant crucial dans divers systèmes fluidiques, conçu pour permettre l'écoulement du fluide dans une direction tout en empêchant le reflux. En tant que fournisseur de confiance de clapets anti-retour, nous comprenons l'importance de ces clapets et sommes ravis d'approfondir leur principe de fonctionnement.
Structure de base d'un clapet anti-retour à bille
Un clapet anti-retour à bille se compose d'un corps de vanne, d'une bille et d'un siège. Le corps de la vanne sert de boîtier contenant les composants internes et fournit les points de connexion pour le pipeline. La bille est l'élément mobile à l'intérieur de la vanne, généralement constitué de matériaux tels que l'acier inoxydable, le laiton ou le plastique, en fonction des exigences de l'application. Le siège est une surface d'étanchéité contre laquelle la bille repose lorsque la vanne est fermée, empêchant le fluide de s'écouler dans le sens inverse.
Principe de fonctionnement dans le flux direct
Lorsque le fluide pénètre dans le clapet anti-retour à bille par le côté entrée, il exerce une pression sur la bille. Si la pression du fluide entrant est suffisante pour vaincre la force gravitationnelle agissant sur la balle et toute résistance du fluide lui-même, la balle est repoussée du siège. Cela crée une ouverture à travers laquelle le fluide peut s'écouler librement de l'entrée à la sortie de la vanne. Le mouvement de la bille est simple : elle se déplace simplement le long de l'axe du corps de la vanne pour permettre le passage du fluide.
Par exemple, dans un système d'alimentation en eau, lorsque la pompe commence à fournir de l'eau, la pression de l'eau force la bille du clapet anti-retour à bille à se soulever du siège. Cela permet à l'eau de s'écouler à travers la vanne et d'atteindre sa destination prévue, comme un réservoir de stockage ou un réseau de distribution.
Principe de fonctionnement en flux inverse
Lorsque le sens d'écoulement du fluide s'inverse, la pression du côté sortie de la vanne devient supérieure à celle du côté entrée. Cette différence de pression fait reculer la bille vers le siège. Lorsque la bille entre en contact avec le siège, un joint étanche se forme, bloquant efficacement le flux inverse du fluide. La conception du siège est cruciale pour garantir une bonne étanchéité. Il est généralement usiné avec un haut degré de précision pour épouser la courbure de la balle, minimisant ainsi toute fuite.
Dans un processus industriel où des produits chimiques sont pompés, en cas de panne de courant soudaine ou de dysfonctionnement du système de pompage, la pression dans la canalisation en aval du clapet anti-retour à bille peut augmenter. Le clapet anti-retour à bille réagit immédiatement à ce changement en se fermant, empêchant ainsi les produits chimiques de refluer dans la pompe et provoquant potentiellement des dommages ou une contamination.
Avantages des clapets anti-retour à bille
- Conception simple: La conception des clapets anti-retour à bille est relativement simple par rapport aux autres types de clapets anti-retour. Cette simplicité les rend faciles à installer, à entretenir et à réparer. Avec moins de pièces mobiles, il y a moins de risques de panne mécanique, ce qui se traduit par une durée de vie plus longue.
- Réponse rapide: Les clapets anti-retour à bille peuvent réagir rapidement aux changements de direction d'écoulement du fluide. La bille peut se déplacer rapidement pour ouvrir ou fermer la vanne, garantissant un fonctionnement efficace et empêchant le reflux en temps opportun.
- Faible chute de pression: Pendant l'écoulement vers l'avant, les clapets anti-retour à bille ont généralement une chute de pression relativement faible. Cela signifie qu’ils n’entravent pas de manière significative l’écoulement du fluide, ce qui permet un fonctionnement efficace de l’ensemble du système.
Applications des clapets anti-retour à bille
Les clapets anti-retour à bille sont largement utilisés dans une variété d’industries et d’applications, notamment :
- Traitement de l'eau et des eaux usées: Dans les usines de traitement de l'eau, les clapets anti-retour à bille sont utilisés pour contrôler le débit de l'eau et empêcher le reflux, garantissant ainsi le bon fonctionnement des processus de traitement. Ils sont également utilisés dans les systèmes de traitement des eaux usées pour empêcher le reflux des eaux usées.
- Industrie pétrolière et gazière: Dans les pipelines de pétrole et de gaz, des clapets anti-retour à bille sont utilisés pour empêcher le reflux de pétrole ou de gaz, protégeant l'équipement de pompage et assurant la sécurité du système de pipeline.
- Traitement chimique: Les clapets anti-retour à bille sont utilisés dans les usines chimiques pour contrôler le flux de divers produits chimiques, empêchant ainsi la contamination croisée et garantissant l'intégrité des processus chimiques.
Comparaison avec d'autres types de clapets anti-retour
En tant que fournisseur de clapets anti-retour, nous proposons également d'autres types de clapets anti-retour, tels queClapet anti-retour à bride de levageetClapet anti-retour à disque unique, ainsi queClapet anti-retour à battant.

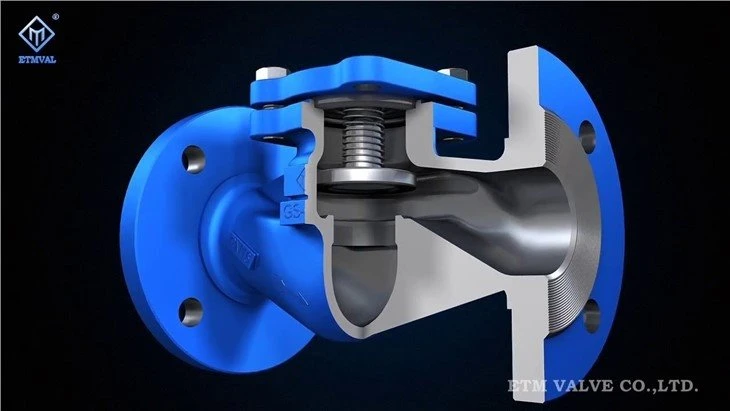

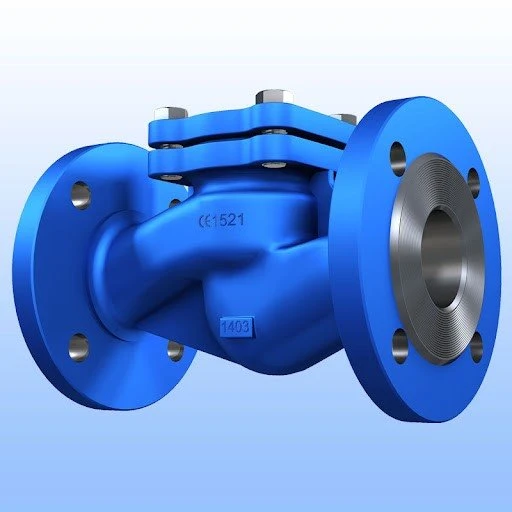

- Clapet anti-retour à bride de levage: Un clapet anti-retour à bride de levage fonctionne par le mouvement ascendant d'un disque pour permettre un écoulement vers l'avant et par le mouvement vers le bas pour empêcher l'écoulement inverse. Par rapport aux clapets anti-retour à bille, les clapets anti-retour à bride de levage peuvent avoir une chute de pression plus élevée, en particulier dans les petites tailles. Cependant, ils conviennent aux applications où une étanchéité parfaite est requise dans des conditions de haute pression.
- Clapet anti-retour à battant unique et clapet anti-retour à battant: Ces vannes utilisent un disque oscillant pour contrôler le débit de fluide. Ils sont généralement plus grands que les clapets anti-retour à bille et peuvent avoir un temps de réponse plus lent. Cependant, ils sont capables de gérer des débits plus importants et sont souvent utilisés dans des applications où le fluide contient des particules solides ou des débris, car le disque oscillant peut mieux s'adapter à de telles conditions.
Facteurs affectant les performances des clapets anti-retour à bille
- Matériau de la balle: Le choix du matériau de la bille est crucial car il affecte la résistance de la vanne à la corrosion, à l'usure et à la température. Par exemple, dans un environnement corrosif, une bille en acier inoxydable ou en alliage spécial peut être nécessaire pour garantir des performances à long terme.
- Matériau du siège: Le matériau du siège joue également un rôle essentiel dans les performances de la vanne. Il doit être compatible avec le fluide manipulé et présenter de bonnes propriétés d’étanchéité. Les matériaux de siège courants comprennent le caoutchouc, le PTFE et le métal.
- Propriétés du fluide: La viscosité, la densité et la température du fluide peuvent affecter le fonctionnement du clapet anti-retour à bille. Pour les fluides très visqueux, la bille peut nécessiter plus de force pour se déplacer, ce qui peut avoir un impact sur le temps de réponse et la chute de pression de la vanne.
Entretien et dépannage
Un entretien régulier des clapets anti-retour à bille est essentiel pour garantir leur bon fonctionnement. Cela comprend l'inspection de la bille et du siège pour déceler toute usure ou tout dommage, le nettoyage du corps de la vanne pour éliminer tout débris ou sédiment et la lubrification des pièces mobiles si nécessaire.
Si un clapet anti-retour à bille ne fonctionne pas correctement, les causes possibles peuvent inclure une bille ou un siège endommagé, la présence de débris entre la bille et le siège ou un problème d'installation de la vanne. Le dépannage implique d'identifier la cause profonde du problème et de prendre les mesures appropriées, telles que le remplacement des pièces endommagées ou le nettoyage de la vanne.
Conclusion
En conclusion, les clapets anti-retour à bille sont des dispositifs simples mais efficaces pour contrôler le débit de fluide et empêcher le reflux. Leur principe de fonctionnement est basé sur le mouvement d'une bille à l'intérieur du corps de la vanne pour ouvrir et fermer la vanne en réponse aux changements de pression du fluide. En tant que fournisseur de clapets anti-retour, nous proposons une large gamme de clapets anti-retour à bille pour répondre aux divers besoins de nos clients. Que vous recherchiez une vanne pour un système d'eau à petite échelle ou une application industrielle à grande échelle, nous avons l'expertise et les produits pour vous fournir la meilleure solution.
Si vous êtes intéressé par nos clapets anti-retour à bille ou d'autres types de clapets anti-retour, tels queClapet anti-retour à bride de levage,Clapet anti-retour à disque unique, ouClapet anti-retour à battant, n'hésitez pas à nous contacter pour plus d'informations et discuter de vos besoins spécifiques. Nous nous engageons à fournir des produits de haute qualité et un excellent service client.
Références
- "Manuel des vannes" par JF Carlucci
- "Mécanique des fluides et hydraulique" par RL Daugherty et JB Franzini
